Lawo präsentiert erstmals weltweit seine IP-basierte Stagebox–Lösung für Video, Audio, Intercom und Steuerung. Das System basiert auf Lawos brandneuen V__link Video-over-IP-Systemen und kann in lokalen Stagebox-Anwendungen wie beispielsweise einem Ü-Wagen oder bei IP-basierten Remote-Produktionen eingesetzt werden.
Bestückt sind die auf der NAB gezeigten Stageboxen beispielhaft mit V__link4 Einheiten, Clear-Com- und Riedel-Sprechanlagen, Ikegami-CCUs und -Kameras sowie einem Lawo Dallisi/O-System. Das Grundkonzept dieser IP-basierten Kamera-Hubs ist es, die Kamera-CCUs aus dem Fahrzeug in die Stageboxen zu verlagern. Die Kamera-Hubs sind über IP an den Ü-Wagen angebunden, womit der Ansatz „ein Kabel ins Stadion“ umgesetzt wird. Video, Audio, Kommunikation und Kamerasteuerdaten werden über IP übertragen, was durch die Nutzung von echten IP Infrastrukturen den Verkabelungsaufwand wesentlich verringert und die Flexibilität erhöht. Darüber hinaus vermindert dieser Ansatz die Komplexität der Hardware-Setups, die bei Ü-Wagen-Produktionen involviert sind. Die Kamera-Ausstattung eines Ü-Wagens kann einfach für wechselnde Anwendungen angepasst werden, zum Beispiel indem die Kamera-Hubs und Kameras problemlos von einem Fahrzeug in ein anderes verschoben werden.
Lawos V__link4 ist ein kompaktes 1HE-Gerät, entwickelt für die Echtzeit-Kontribution und Verteilung von 3G/HD/SD-SDI-Signalen in Produktionsqualität über IP-Netzwerke.
Der V__link4 bietet zwei 10Gbit Ethernet-Ports und vier 1Gbit-Ethernet Ports sowie MADI und Ravenna Audio-Konnektivität. Vier Coding Engines erfüllen höchste Ansprüche an Videoqualität und Zuverlässigkeit beim Signaltransport. Integriertes Error Concealment in Verbindung mit dem Frame-Store und der Nutzung des Parallel Redundancy Protocol (PRP) ermöglichen es dem System, Netzwerkausfälle abzufangen, ohne die Datenübertragung zu gefährden. Format und Qualität der IP-Video-Streams lassen sich einzeln konfigurieren, um das für die Anwendung jeweils optimale Verhältnis zwischen Bildqualität, Latenz und Bandbreite zu erreichen. Diese All-in-One-Box-Lösung ist für die bidirektionale Übertragung von vier SDI-Signalen entwickelt worden. Sie integriert alles in einem kompakten Werkzeug: von Video-over-IP-Coding und De-Coding über die Signalbearbeitung bis hin zum Video/Audio Delay-Messsystem. Die Codecs des Geräts umfassen einen RAM-Modus, DiracPro, JPEG2000, MJPEG und H.264.
Neben anderen Features bietet der V__link4 Frame-Synchronisation, variable Audio- und Video-Delays, Embedding und De-Embedding (inklusive Abtastratenwandlung), RGB Farbkorrektur samt Proc Amp. Der V__link4 bietet zwei Surround-auf-Stereo Downmixer pro Embedder, Dolby E Aligner, Quadsplit Multiviewer, Waveform und Vectorscope Darstellung, Timecode Insertion, einen Test Pattern Generator und einen Video ID Generator sowie das integrierte Messsystem für Video / Audio Delays.
Info: www.lawo.com

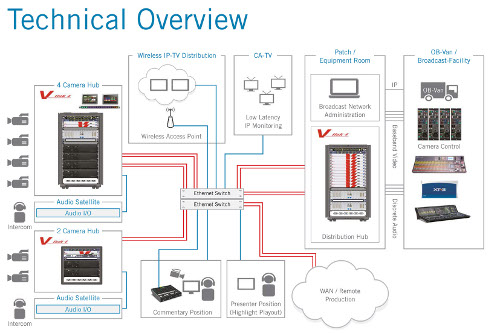

Kamera-Hub Übersicht (Grafik: Lawo)
